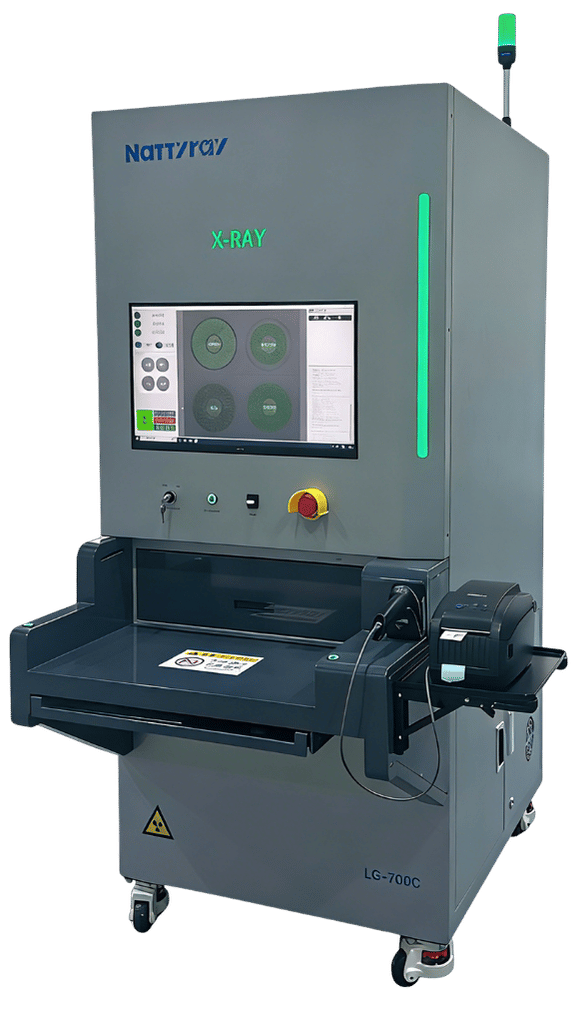

X-Ray智能点料机LG-700C

所属分类：点料设备

留言咨询

产品特点

✓

计数精准

● 采用 AI 智能深度识别算法，常规电子料点数准确率可100%

● 01005/0210 *少器件、异形件点数准确率高达99.99%

● 算法数据库持续动态迭代更新，保障客户长期使用无忧

⚡

高效易用

● 点数超高效率，单盘/四盘仅需6~8 秒

●软件界面简洁，操作简便易懂，员工可快速上手

●高效防错，料盘桌面感应识别，点数后自动打印物料信息标签

●20MP 工业读码相机 + 手动扫码双机制，识别准确率99.9%

●支持多类型标签模板制作，一键调取，快速应用

📦

场景适用

●单盘/多盘/盘点模式，点数模式自由切换

●7-17 英寸带式料盘、Tray 盘、防静电袋、真空袋、卷轴包装、散料等

●适用于 01005 以上的各类贴片元器件及其它异形件物料

●支持对接客户 MES、WMS、ERP 等生产仓储及管理系统

⚙

硬核配置

●搭载西门子新型 PLC 与伺服系统深度整合，精准定位

●自带剥离工业条码打印机及防夹光栅安全配置

●7×24 小时工业级高性能主机与高清 LED 屏，算力显示双重保障

●人体工程学设计，多色 LED 状态工作指示灯，安全直观

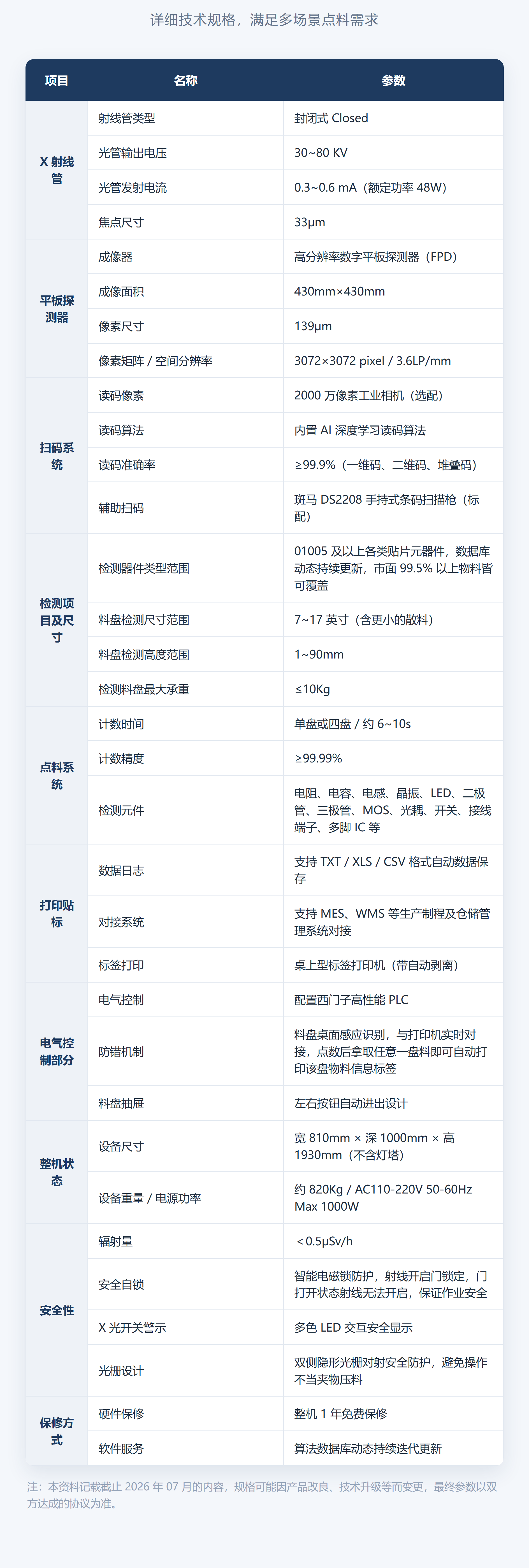

设备参数

LG-700C

精准 | 高效 |易用

▍整机状态

设备尺寸宽 900mm × 深 1300mm × 高 1880mm (不含灯塔)

设备重量820Kg

电源/功率AC110-220V 50/60Hz Max 1000W

工控机CPU i5 8500 / 内存 16G / 固态 128G / 硬盘 1T / RTX1050Ti 4G 独立显卡 / 24 寸三星高清显示器

操作系统Windows 10 64 位专业版

▍X 射线管

射线管类型封闭式

光管输出电压30~80 Kv

光管发射电流0.3~0.6mA（额定功率 48W)

焦点尺寸33 µm

▍平板探测器

成像器高分辨率数字平板探测器（FPD)

成像面积430mm × 430mm

像素尺寸139 µm

像素矩阵3072 × 3072 pixel

空间分辨率3.6LP/mm

▍自动读码相机（选配）

读码像素2000 万像素工业相机

读码算法内置 AI 深度学习读码算法

读码准确率≥99.9%（一维码、二维码、堆叠码）

辅助扫码斑马 DS2208 手持式条码扫描枪

▍检测项目及尺寸

检测器件类型01005 及以上各类贴片元器件，数据库动态持续更新，市面 99.5% 以上物料皆可覆盖

料盘检测尺寸7-17 英寸 / 包含更小的散料

料盘检测高度1-90 mm

料盘*大承重≤10 Kg

▍点料系统

计数时间单盘或四盘 / 约6~10S

计数精度≥99.99%

检测元件电阻、电容、电感、晶振、LED、二*管、三*管、MOS、光耦、开关、接线端子、多脚 IC 等

数据日志支持 TXT/XLS/CSV 格式自动数据保存

对接系统支持 MES、WMS、ERP 等生产制程及管理系统对接

▍打印贴标

标签打印桌上型标签打印机（带自动剥离）

电气控制配置西门子高性能 PLC

防错机制料盘桌面感应识别，与打印机实时对接，点数后拿取任意一盘料即可自动打印该盘物料信息标签

料盘抽屉左右按钮自动进出设计

▍安全性

辐射量＜ 0.5 µSv/h

安全自锁智能电磁锁防护，射线开启门锁定，门打开状态射线无法开启，保证作业安全

X 光开关警示多色 LED 交互安全显示

光栅设计双侧隐形光栅对射安全防护，避免操作不当夹物压料

▍保修方式

硬件保修整机 1 年免费保修

软件服务算法数据库动态持续迭代更新

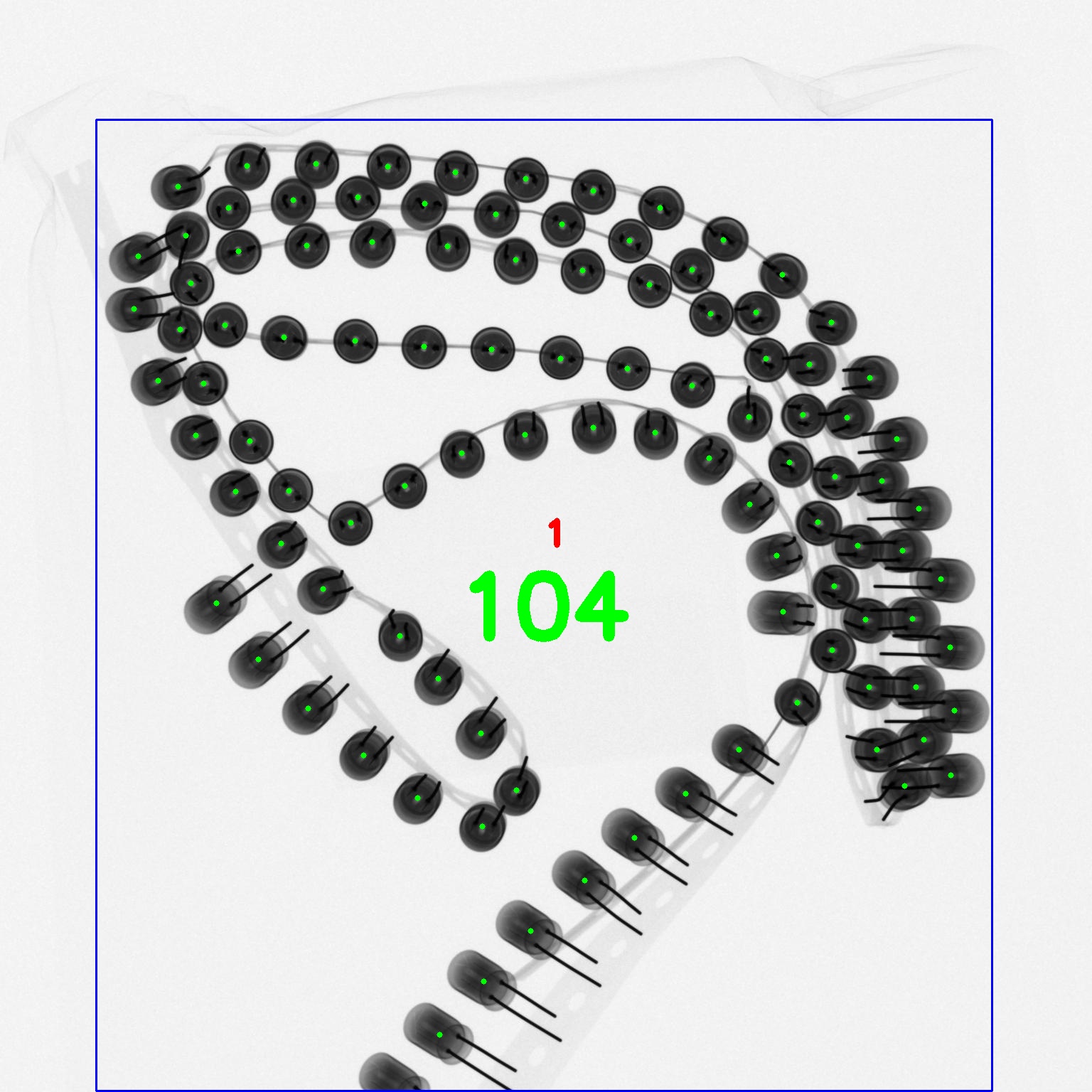

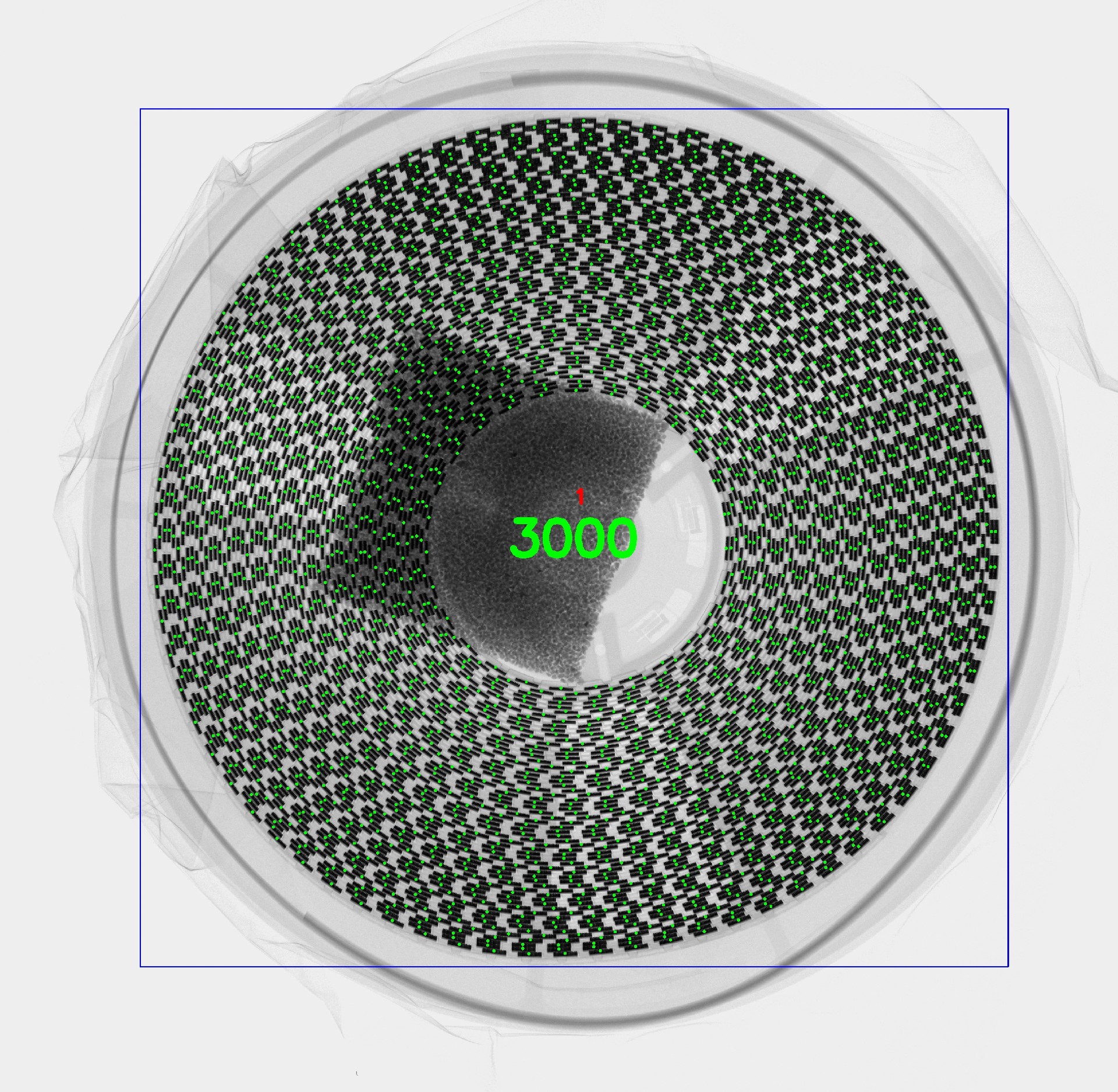

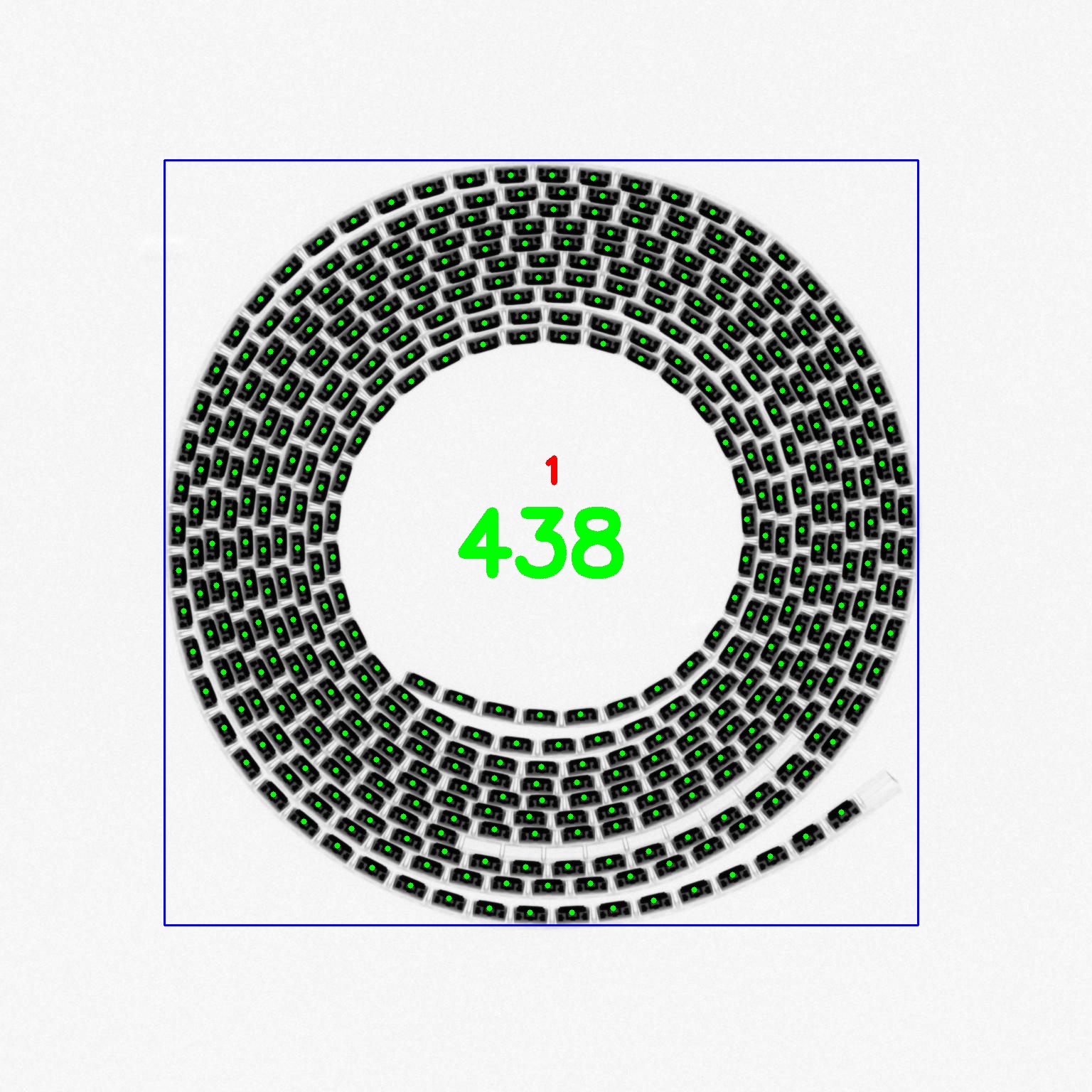

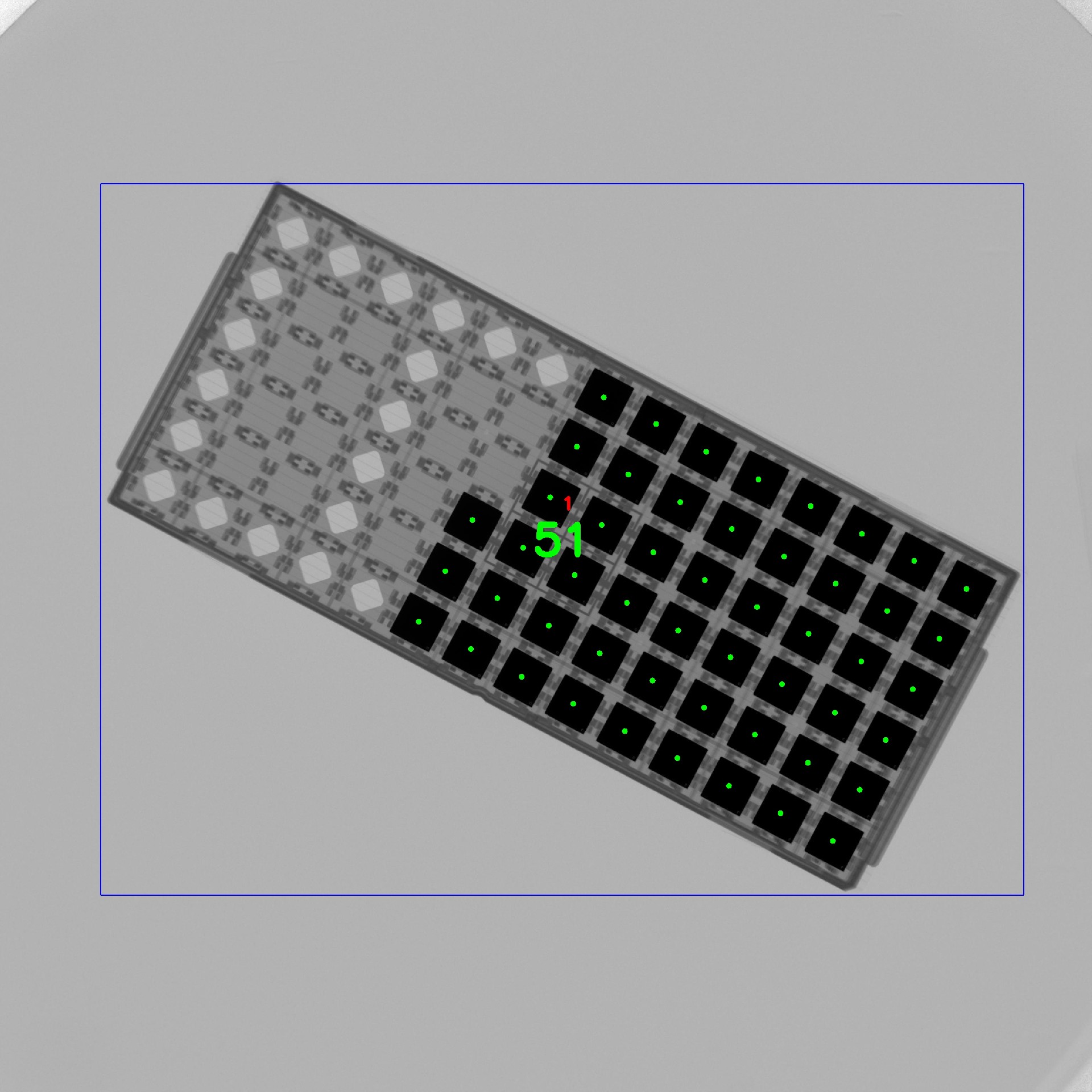

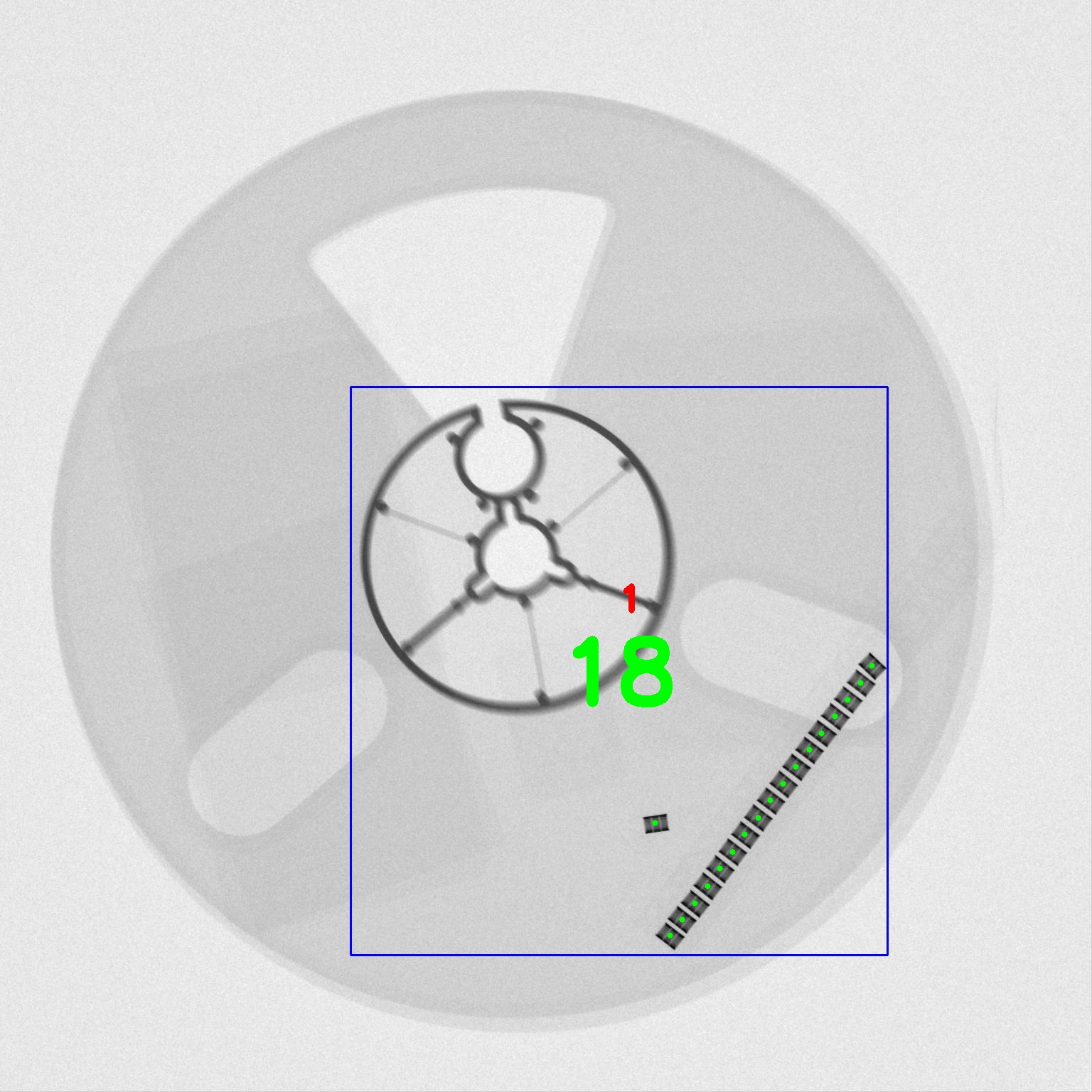

X-RAY成像图片

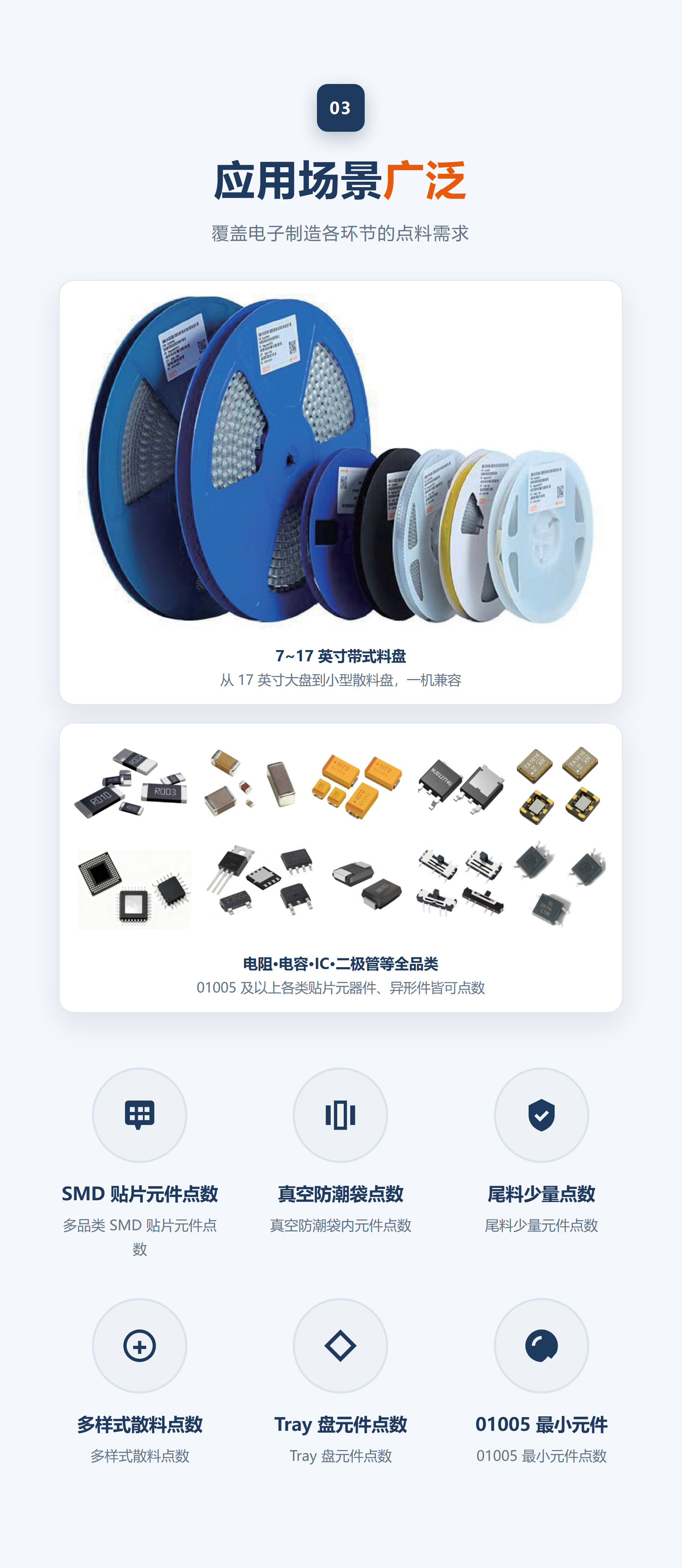

应用检测领域
